Consideraciones:

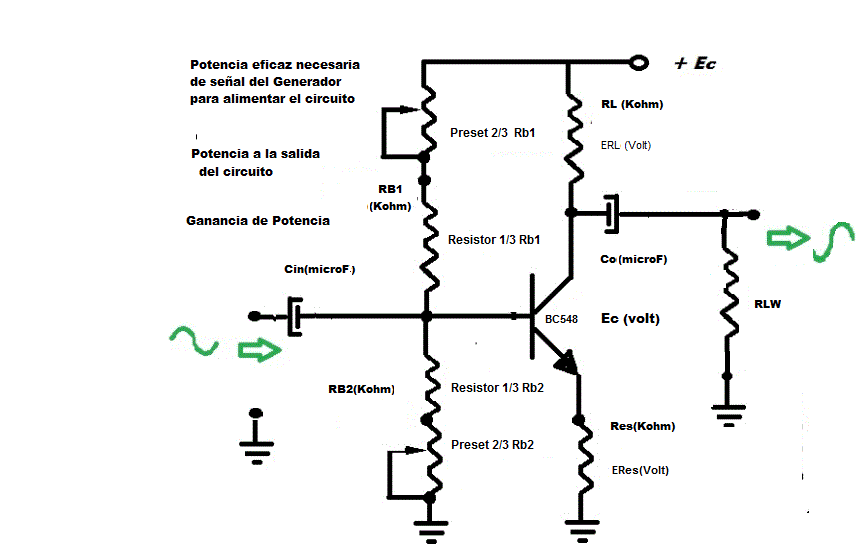

Este primer circuito nos sirve para comprender las formulas y criterios utilizados en estas prácticas de diseño y confección de circuitos en el laboratorio. Visto desde el diseño propiamente dicho, la novedad es la forma en que asignamos la tensión de estabilidad en el Emisor del Transistor, (se explica en Criterios y Formulas). En casi todos los circuitos utilizamos el transistor BC548, pero puede ser cambiado en la práctica por su reemplazo más moderno que tienen generalmente mucho más Beta y soportan más tensión Colector Emisor. Aunque no se utilizan más, el programa considera el uso de transistores de Germanio, a propósito de ello, por experiencia propia en el Laboratorio, el autor prefirió usar los voltajes de 0.3 y 0.6 para Germanio y Silicio respectivamente, en lugar de los convencionales de 0.2 y 0.75 que figuran en el Manual de Transistores Consideramos en todos los diseños la existencia de la impedancia del circuito a alimentar (RLW) pues es fundamental para definir la carga total que recibirá el transistor a la corriente alterna en señal, es decir se considera el Paralelo del resistor de Colector, (RL), con la carga del circuito, (RLW) y la llamamos Rlac, según veremos en esta ayuda a medida que diseñamos el circuito.
